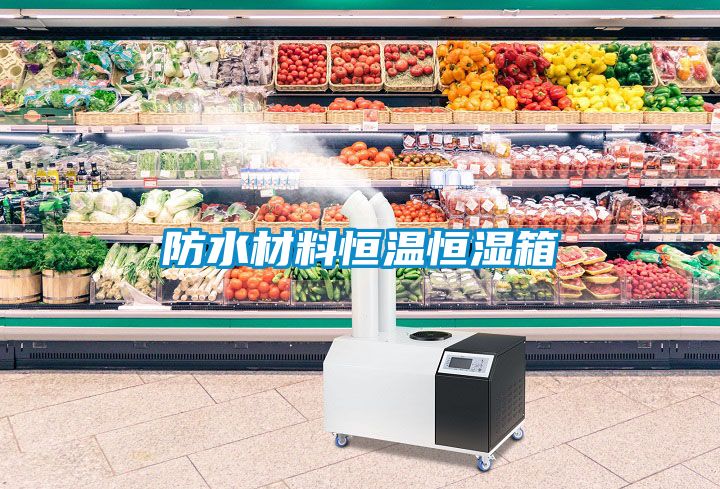

防水材料恒溫恒濕箱
TCFS-44型防水材料恒溫恒濕箱概述：TCFS-44型防水材料恒溫恒濕箱用于各種防水材料的溫濕度的業設備。完善和改進后開發的新式調溫調濕設備，是科研部門、建材、建筑行業的化驗室的檢測設備。本產品采用的智能化溫度控制系統，能地指令升溫，降濕和增濕等功能。進行全自動切換工作，實現箱內溫度，濕度的動態平衡，并可安置自動定時打印機。從而提高標準養護條件規定的度和自動化控制水平，降低耗能，實現試件的狀態調節和試驗的標準環境。二、TCFS-44型防水材料恒溫恒濕箱技術參數：1、電源電壓：AC220V2、箱內尺寸：400×550×750mm3、恒溫范圍：16-26℃可調4、恒濕范圍：60-95％可調5、制冷功率：145W6、加熱功率：300W7、加濕器功率：15W8、去濕功率：245W9、外型尺寸：650×620×1280（mm）10、整機重量：70kg
三、TCFS-44型防水材料恒溫恒濕箱工作原理：TCFS-44型防水材料恒溫恒濕箱采用精密鉑電阻pt100作為感溫元件，由高性能（A/D）轉換器將由多路開關傳送來的干、濕等效電壓信號轉換成相應數字信號，再用單片微處理器進行處理后顯示及控制。當溫度低于設定的溫度設定值下限時，儀表輸出加熱控制信號；當溫度高于設定的溫度控制值上限時，儀表輸出制冷控制信號；當溫度進入設定控制值的窗口區域(CER設定區域）時，儀表停止加熱或制冷，進入恒溫狀態。當濕度低于設定的控制值下限時，儀表輸出加濕信號；當溫度高于設定的濕度控制值上限時，加濕停止。四、TCFS-44型防水材料恒溫恒濕箱使用說明：1、應將儀器置于通風干燥處，在環境溫度2-38℃，相對濕度不大于85％，周圍無強烈振動及強電磁場影響的室內使用。2、儀器安放平穩后，應檢查箱門開關是否靈活，電氣、制冷等部件是否損壞。3、把側門打開講加濕器水箱內加注滿蒸餾水或凈水，另把測溫傳感器處的塑料水繭內注滿水，并把紗布泡入水中。4、見電源插頭插入具有良好的接地的220V插座中，打開電源開關及抽濕開關，儀器自動進入工作狀態。5、出廠本儀器已編入標準設定程序，溫度控制值為20℃±1℃，濕度控制值為65％±2％。如需要改變控制值數據，可按照控溫儀說明書修改參數。五、TCFS-44型防水材料恒溫恒濕箱試機檢測：制冷機加濕器能否工作，可以人為的給干溫傳感器頭部加溫至高于設定溫度5-10℃，這樣能使干濕溫差加大，制冷機，加濕器隨即開始工作。
六、TCFS-44型防水材料恒溫恒濕箱注意事項：1、電源電壓波動超過規定適用范圍，必須安裝電源穩定器，否則將會損壞儀表及制冷機。2、電源接地定，接地不良會對您的人身，安全帶來危險。3、經常檢查加濕器，干濕盒內不要斷水，盒內紗布要每月更換。4、非有關人員不能擅自改變控制程序數據，以免造成儀器失控及損壞儀器。七、TCFS-44型防水材料恒溫恒濕箱面板指示及說明：
指示燈：1、報警1指示燈：上/下偏差報警亮2、報警2指示燈：絕對值報警亮3、PV顯示器：顯示測量溫度、根據儀表狀態顯示各類提示符、查詢狀態下的運行時間，測量溫度，測量濕度。4.加熱燈：加熱輸出時亮；5、制冷燈：壓縮機延時閃爍，壓縮機制冷輸出時亮；6、手動輸出：手動輸出時亮7、風機燈：快速風機輸出時亮，慢速風機閃爍；8、第二路手動輸出9、運行燈：運行時常亮10、查詢燈：查詢狀態下亮11、SV顯示器：顯示濕度測量值、查詢時顯示周期。段數；設定溫度；設定濕度；設定時間；參數狀態下，根據儀表狀態各類參數值；有濕度控制時顯示溫度測量值；無濕度控制時顯示溫度設定值。12、水位指示燈：當缺水時亮；13、加濕燈：加濕狀態下亮14、化霜指示燈：當有化霜輸出時亮；15、光柱顯示：根據設定光照度顯示光照數（無光照時顯示加熱輸出大?。┌存I說明：A電源鍵：開啟上電鍵B設定鍵：設定參數鍵；C加鍵∧：在設定狀態和內部參數狀態時，點擊該鍵設定值加；在標準狀態下長按啟動停止溫度自整定；D減鍵∨：在設定狀態和內部參數狀態時，點擊該鍵設定值減；在標準狀態下長按啟動停止濕度自整定；在具備第二路手動輸出時點按啟動或者停止第二路手動輸出（輔助輸出觸點）。E查詢/移位鍵：用于參數的移位和進入查詢狀態,在標準狀態下長按移位鍵可開關顯示（干濕球測濕度）；F運行鍵：長按啟動運行或停止；G手動輸出：按該鍵，控制繼電器輸出，用戶可以用來控制個手動輸出。八、各功能的調出操作：1、控制器上電經過自檢后，液晶屏的上排顯示溫度測量值，下排顯示濕度測量值，該狀態為標準狀態；2、在標準狀態下，點按查詢/移位鍵，液晶屏的上排顯示運行時間，下排顯示周期·段數，再點按查詢/移位鍵，依次上排顯示測量溫度，下排顯示設定溫度；上排顯示測量濕度，下排顯示設定濕度（YLQH201無此顯示）；上排顯示運行時間，下排顯示設定時間，上排顯示干球溫度，下排顯示濕球溫度（干濕球測濕度才有）。再點按返回。3、在標準狀態下，長按運行鍵，如果控制器在運行狀態，則進入停止狀態；如果控制器在停止狀態，則開始運行；4、當測量濕度高于99％RH時，液晶屏的下排指示窗顯示“”。當濕度低于5％RH時，液晶屏的下排指示窗顯示“”。5、當測量溫度高于上限時，液晶屏的上排指示窗顯示“”。當溫度低于下限時，液晶屏的上排指示窗顯示“”。6、正確設置好Cb,JS參數，當溫度設定值大于溫度制冷啟動點Cb,且濕度設定值大于加濕啟動點JS時，控制器運行在切換式模式（壓縮機時開時停，必須設置好Cr,CL,Sr,SL參數），否則控制器運行在平衡式模式（壓縮機直運轉，須設置好DT參數，讓壓縮機工作段時間后自動化霜）。Cb參數般設置為在沒有加熱的情況下，環境溫度加上光照所產生的溫度，JS般設置為在沒有加濕的情況下，達到設定溫度后的濕度；如果不想壓縮機直工作，則可以將Cb，JS設置為小。7、當30段運行結束后，運行周期加1，繼續循環運行。如有任何段時間設定為零，程序將自動循環面幾段。如設定周期為零時，程序將直循環運行下去。8、當運行周期達到設定的周期后，程序將自動結束，溫度顯示窗顯示END,蜂鳴器鳴叫，運行指示燈滅，所有輸出關閉。此時可以長按啟動鍵重新啟動。9、超溫報警，此控制器有兩個報警，AL為上下偏差報警，當溫度測量值>=(溫度設定值+AL)℃時，關加熱，報jing燈1亮。當溫度測量值=AP℃，蜂鳴器連續鳴叫，光照關閉，關加熱，關制冷輸出，如果分鐘以后仍未消除報警，那控制器將自動切斷總開關K1。并且，K1要重新上電以后才能恢復。蜂鳴器報警時，10、可按下任意按鍵消除蜂鳴器報警聲11、水位指示燈：當缺水時亮；12、加濕燈：加濕狀態下亮13、化霜指示燈：當有化霜輸出時亮；14、光柱顯示：根據設定光照度顯示光照數（無光照時顯示加熱輸出大?。?5、按鍵說明電源鍵：開啟上電鍵；B設定鍵：設定參數鍵；C加鍵∧：在設定狀態和內部參數狀態時，點擊該鍵設定值加；在標準狀態下長按啟動停止溫度自整定；D減鍵∨：在設定狀態和內部參數狀態時，點擊該鍵設定值減；在標準狀態下長按啟動停止濕度自整定；在具備第二路手動輸出時點按啟動或者停止第二路手動輸出（輔助輸出觸點）。E查詢/移位鍵：用于參數的移位和進入查詢狀態,在標準狀態下長按移位鍵可開關顯示（干濕球測濕度）；F運行鍵：長按啟動運行或停止；G手動輸出：按該鍵，控制繼電器輸出，用戶可以用來控制個手動輸出。
九、請啟動自整定功能：1、在標準狀態下，長按增加鍵，啟動溫度自整定，此時℃閃爍，自整定結束后℃常亮，得出組新的PID溫度控制參數，如想取消自整定，則長按增加鍵可退出；2、在標準狀態下，長按減少鍵，啟動濕度自整定，此時%RH閃爍，自整定結束后%RH常亮，得出組新的PID濕度控制參數，如想取消自整定，則長按減少鍵可退出；3、自整定時只能選擇溫度自整定或濕度自整定，兩者不能同時進行；4、預約開機功能：當選擇預約開機時，上電后處在停止狀態，預約時間且預約開機燈亮，預約時間（rc）到自動開始工作。5、在標準狀態下，點按設定鍵，則液晶屏的上排顯示Lc，調Lc=8按設定鍵可進入30段程序階層的參數設定狀態，按∧/∨鍵修改，長按設定鍵退出；30段程序階層菜單如下在標準狀態下
SPxx
第N段設定溫度
-60.0～100.0℃
當程序運行到第N段的溫度設定值
50.0
Sdxx
第N段設定濕度
5%～95RH%
當程序運行到第N段的濕度設定值（YLQH-21x）
70.0
LAxx
第N段設定光照度
0～6
當程序運行到第N段的光照度設定值（YLQH-2x1）
3
Stxx
第N段運行時間
0～9999
當程序運行到第N段的時間設定值（模式：小時或分鐘）
0
6、在標準狀態下，點按設定鍵，則液晶屏的上排顯示Lc，調Lc=18長按設定鍵4以上可進入內部運行參數的設定狀態，如要修改參數，需先按查詢/移位鍵，將光標選到須要修改的數位上，按∧/∨鍵修改，長按設定鍵退出；
rc
預約時間設定
0～9999
當選擇預約開機時，設定預約開機時間.
0
Cy
設定周期
0～99
運行30段后，運行周期加，當運行周期和設定周期相等時，程序將結束，蜂鳴器輸出
0
AL
報警設置值
0.0～80.0℃
此報警為報警1,為上偏差報警,當溫度超過（溫度設定值+AL）℃時，蜂鳴器斷續鳴叫，關加熱。當溫度小于（溫度設定值-AL）℃時，關制冷（加熱平衡狀態）。
6.0℃
AP
超溫保護
0.0～60.0℃
此報警為報警2，絕對值報警，當測量溫度超過AP℃時，蜂鳴器連續鳴叫，關加熱，制冷輸出。
60.0℃
AS
加濕條件
0.0～60.0℃
當溫度測量值 10.0℃ Cb 溫度制冷起動點 0～60.0℃ Cb為當環境下，箱內光照燈全部打開（帶光照）的高溫度加5度，當Cb≥溫度設定值時，制冷繼電器常輸出，制冷輸出燈常亮，轉換成平衡式模式。 45.0℃ JS 除濕啟動點 (0～100)％RH 當溫度設定值高于溫度制冷啟動點時，但濕度設定值小于JS，制冷繼電器常輸出，制冷輸出燈常亮，轉換成平衡式模式。 75％RH Cr 開溫度制冷偏差 (0.0～60.0)℃ 為切換式時，當溫度測量值≥溫度設定值+Cr時，且兩次制冷啟動時間≥CT分鐘時，制冷繼電器輸出，制冷輸出燈亮，壓縮機制冷。 0.5℃ CL 關溫度制冷偏差 (0.0～60.0)℃ 為切換式時，溫度測量值≦溫度設定值+Cr-CL℃，制冷繼電器斷開，輸出燈滅，取消壓縮機制冷。 0.2℃ Sr 打開除濕偏差 (0～60)％RH 為切換式時，當濕度測量值≥濕度設定值+Sr時，且兩次制冷啟動時間≥CT分鐘時，制冷繼電器輸出，制冷輸出燈常亮，除濕。 4％RH SL 取消除濕偏差 (0～60)％RH 為切換式時，濕度測量值≦濕度設定值+Sr-SL℃，制冷繼電器斷開，輸出燈滅，取消除濕 2％RH CT 制冷控制延時 (0～3600) 壓縮機延時保護時間，兩次啟動時間≥CT分鐘 180 d1 化霜時間間隔 0~999分鐘 溫度設定值為0-10℃時，兩次化霜之間的時間間隔 120分鐘 C1 化霜時間 0~999 溫度設定值為0-10℃時，每次化霜的時間 180 d2 化霜時間間隔 0~999分鐘 溫度設定值為10-20℃時，兩次化霜之間的時間間隔 120分鐘 C2 化霜時間 0~999 溫度設定值為10-20℃時，每次化霜的時間 180 d3 化霜時間間隔 0~999分鐘 溫度設定值為20-30℃時，兩次化霜之間的時間間隔 120分鐘 C3 化霜時間 0~999 溫度設定值為20-30℃時，每次化霜的時間 180 Fn 風機控制設定 (0.1～60.0)℃ 當SP-Fn<=測量溫度SP+Fn或<=SP-Fn時啟動快速風機。 60 Pb 零位調整 (-19.9～99.9) 可用來修正溫度傳感器測量時產生的誤差。Pb=水銀溫度計讀數值－當測量值 0.0℃ Pk 滿度調整 （斜率） (-199～999) 實際溫度出現偏差時，可調整該值Pk=1000×[水銀讀數值－當測量值]÷當測量值 0.0 P1 濕度傳感器修正 (-99～100)％RH 濕度顯示值=濕度測量值+P1,0％～100％ (0)％RH P2 濕度傳感器修正 (-99～100)％RH 濕度顯示值=濕度測量值+P2,51％～100％ (0)％RH P3 濕度傳感器修正 (-99～100)％RH 濕度顯示值=濕度測量值+P3，86％～100％ (0)％RH FE 濕球四周風速 00.01～10.00m/s 輸入濕球的風速(僅YLQH-21XXS2有此參數) 4.00m/s PO 大氣壓力 101.3KPa 標準大氣壓力(僅YLQH-21XXS2有此參數) 101.3KPa 十、內部運行參數菜單如下：在標準狀態下，點按設定鍵，則液晶屏的上排顯示Lc，調Lc=28長按設定鍵4以上可進入PID功能參數的設定狀態，如要修改參數，需先按查詢/移位鍵，將光標選到須要修改的數位上，按∧/∨鍵修改，長按設定鍵退出； PID功能參數菜單如下： Pu 加熱比例帶 1.0～60.0℃ 比例作用調節，P越大比例作用越小，系統增益越低，僅作用于加熱側。Pu=0,為位式控制 8.0 Iu 加熱積分時間 1～3600 積分作用時間常數，Iu越大，積分作用越弱， Iu=0PD控制，Lu為消除靜差再設定 400 du 加熱微分時間 0～3600S 微分作用時間常數，Du越大，微分作用越強，并可克服超調，Du=0PI控制 400 Lu 加熱過沖抑制 0～100％ 用于抑制超調，Lu確定為1.5～2倍的穩態輸出占空比；位式控制：用于控制的不靈敏區 100％ Tu 加熱控制周期 1～99 控制加熱輸出周期 3 PS 濕度比例帶 2～99％ 比例作用調節，PS越大比例作用越小，系統增益越低 30 IS 濕度積分時間 1～3600S 積分作用時間常數，IS越大，積分作用越弱 100 dS 濕度微分時間 0～3600S 微分作用時間常數，DS越大，微分作用越強，并可克服超調，DS=0PI控制 100 LS 濕度過沖抑制 0～100％ PID：用于抑制超調，LS確定為：1.5～2倍的穩態輸出占空比；IS=0用于濕度時間比例再設定，PS=0用于濕度位式控制的不靈敏區 100% tS 濕度控制周期 1～99 控制加濕輸出周期 3 十二、般故障排除：1、制冷機不工作：檢查電源開關，保險絲是否損壞。2、不制冷：檢查儀表是否顯示制冷狀態，檢查壓縮機過載保護器，啟動器是否損壞，壓縮機能正常運轉而不制冷則可能是制冷劑泄露。3、加濕器不加濕：檢查加濕內小風機是否工作，加濕器底座內水位是否過高，加濕器安放是否傾斜過大，霧化換能器是否干凈。4、偶爾受外界電信號沖擊，儀表出現數顯失控，只需關閉電源開關或拔下電源插頭，再重新開機，即能正常工作。
<
<
<
<
<
<
<
<
