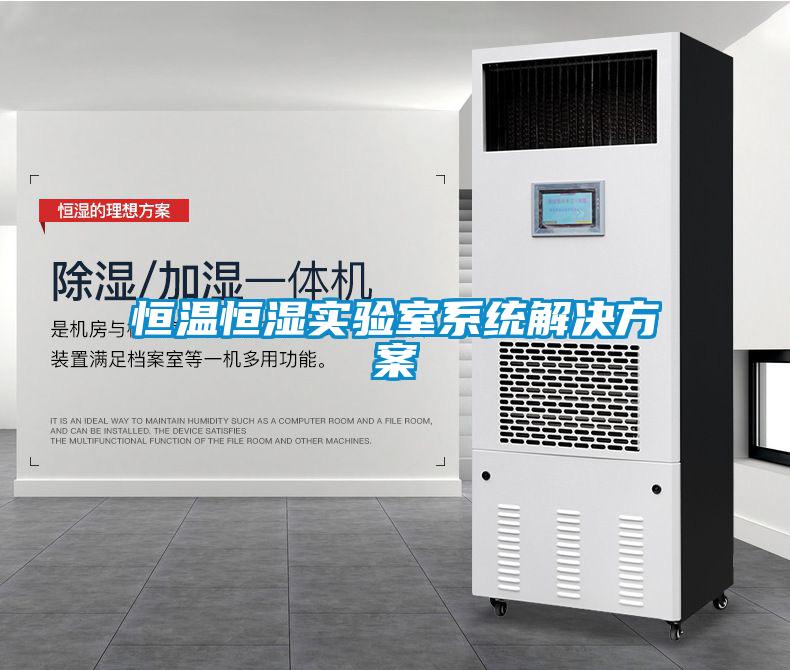

恒溫恒濕實驗室系統解決方案

　　一、國家一級恒溫恒濕實驗室驗收標準

　　GB-89、ISO139-73、GB6529-86

　　驗收條件：

　　溫度t=20℃±1℃濕度U=65±2%RH

　　1、穩定后10min均值差：溫度t=20±1.0℃濕度U=65±2.0%RH

　　2、某一點任一個30min周期內最大波動值：±1.0℃U±2.0%RH

　　3、任意兩點在任一瞬間的測量差值：±0.5℃U±2.0%RH

　　4、同一點24h任兩個30min周期內波動值：±0.5℃U≤1.0%RH

　　5、新鮮空氣補充量0.5m3/人min

　　6、室內空氣循環次數12次/h

　　二、一級大氣標準恒溫恒濕設計原理

　　一級大氣標準要求比較嚴,普通的恒溫恒濕空調很難達到要求，普通恒溫恒濕空調只適用在機房、二級以下大氣標準實驗室。VOLAB通過多年實踐，研制一套適用于一級大氣標準的恒溫恒濕實驗室系統，獨立控溫，獨立控濕聯合制約。它與普通恒溫恒濕空調制冷、制熱、加濕、除濕集中控制有很大的區別。

　　VOLAB一級大氣標準恒溫恒濕實驗室采用制冷、制熱、除濕集中控制，加濕獨立控制。制冷、制熱、除濕控制與加濕獨立控制互相關聯，互相制約，兩種控制體系配合工作，精確的控制溫度濕度。

　　獨立控溫：制冷、制熱互相補償，比例積分控制，精確的控制溫度。

　　獨立控濕：除濕、加濕互相補償，比例積分加可控硅控制，精確控制濕度。

　　獨立控溫、獨立控濕聯合控制方式徹底解決普通恒溫恒濕空調制冷、制熱、加濕、除濕微空間隙，此種運行方式制冷、制熱、加濕、除濕可以行成四條連續運行曲線，實現不間斷動態平衡，精解的控制溫度和濕度。

　　三、高性能的VOLAB恒溫恒濕系統

　　1、采用高效精確的制冷、制熱、加濕、除濕系統；

　　2、增加室內空氣循環次數，達到每小時25次以上；

　　3、合理進行實驗室保溫裝修，保證良好的隔熱和均勻分布?xì)饬鳎?/p>

　　4、采用雙向恒溫新風系統，補充室內新鮮空氣；

　　5、高靈敏度溫濕度傳感器

　　四、VOLAB恒溫恒濕空調系統概述

　　1、功能及特點：

　　VOLAB恒溫恒濕空調是專用空調的一種，同時具有制冷、制熱、加濕、除濕的功能，以單片機集中控制，有別于舒適型空調。主要特點在于其精密性，恒溫恒濕空調可以在一定的工況范圍內將室內的溫度、濕度精確地控制在設定精度范圍內，從而保證特殊場合的環境要求。

　　2、控制系統概述：

　　VOLAB恒溫恒濕系統采用世界尖端的意大利CAREL可編程單片機集成控制系統，中文顯示操作系統。所有主要部件均采用世界知名品牌，系統穩定、質量可靠。通過意大利CAREL電腦控制器可以實現智能化的控制，它不僅可以實時顯示機組的各組成部分的運行狀態，而且可以有效的根據實際環境情況來調整機組的運行從而使被控房間達到最佳效果。

　　3、系統控制設計：

　　每套空調系統具有兩套制冷系統。其中任何一套制冷系統出現故障，均不影響加一套制冷系統正常工作，工作安全性高。

　　1）模塊化設計：方便運輸，擺放靈活，氣流均勻。

　　2）大面積蒸發器設計：空調裝備了大面積蒸發器，大風量、小焓差，產生最大的顯冷量。

　　3）高效全封閉壓縮機：空調采用了高效節能全封閉壓縮機。壓縮機內有過熱保護器的曲軸加熱器。

　　4）安全可靠的雙電極加熱器：空調機內裝有高效大散熱面積的電加熱器，有效地避免電離效應。電加熱器配有安全熱保護器，確保運行安全，穩定。

　　5）EU4級的空氣過濾器：EU4級的空氣過濾器，可反復清洗，使房間空氣潔凈無塵。

　　6）多種聯網集中監控方式：通過聯網監控網絡可以實現對空調的實時遠程監控。該系統支持本地網、遠程網、樓宇自空系統、動力電源設備集中監控網等多種網絡。可以遠程控制機組運行，開、關及各種報警遠程輸出。

　　7）多種制冷劑選擇：空調機既可使用R22為制冷劑，也可以選擇R134a或R407C環保型制冷劑。

　　8）輪職管理功能：可實現多達六臺機組定時輪換工作，如一臺機組發生報警，另一臺待命機組即會自動起動。

　　VOLAB恒溫恒濕機的電控系統具有電動機的過載、斷相、短路過熱及壓縮機的高壓、低壓等保護裝置和對機組整機溫度的保護，從而使恒溫機組能夠在正常的情況下穩定可靠的運行，延長機組的使用壽命。

　　制冷部分

　　制冷部分的核心元件采用美國“考普蘭”全封閉高效渦旋壓縮機，啟動速度快，噪音低，制冷效率高；并配備大迎風面積的高效蒸發器，焓差小、溫度梯度小、精度高；送風風機為施耐美風機，內裝進口電機，噪音小風量大,保證空氣循環量；

　　制熱部分

　　采用PTC線性加熱材料惰性小，實現比例分級控制,惰性小、升溫、降溫迅速，可以快速達到加熱目的；

　　加濕部分

　　為達到國家一級恒溫恒濕實驗室標準，特配備電熱比例積分式蒸汽加濕器，加濕器具有獨立的控制器，內置濕度蒸發器，實現比例積分式加濕，控制精確；與除濕雙系統等量配置,實現濕度控制恒定；

　　用普通自來水即可實現加濕精度≤±2%Rh；如采用完全去離子水，濕度控制精度可達到±1%Rh電熱比例積分式蒸汽加濕器內置恒溫系統，確保在開/關調節過程中迅速達到所需加濕量；采用高靈敏度傳感探頭，在實驗室內采集數據綜合精確處理；

　　（1）當今最先進的微處理控制器。

　　（2）大屏幕液晶顯示屏。

　　（3）滾動顯示加濕器運行狀態。

　　（4）可任意查閱、修改、設定加濕器運行參數。

　　（5）具有故障報警、故障診斷功能。

　　（6）多種聯網監控功能。

　　（7）加濕器在工作過程中產生的水垢自動脫落收集器中，清洗后收集器可重復使用，不影響加濕器的加濕能力。

　　（8）工作周期長、維護時間短、成本低。

　　（9）根據水質不同，每個加濕季只需要清洗一至三次。每次清洗只需幾分鐘。

　　（10）收集器采用耐熱塑料與鎳鉻合金鋼雙層設計，進出水口有特殊裝置避免集垢。保證水管路通暢，使用持久可靠。

　　（11）蒸汽吸收距離最短。

　　（12）獨特的蒸汽噴管設計。內置非金屬噴嘴，絕無水滴噴出。

　　（13）蒸汽噴孔經校準設計，伸至噴管中心。保證蒸汽噴射均勻、干燥、加濕量較大，加濕距離較短。

　　傳感器布置

　　在恒溫實驗室內設置芬蘭“威斯拉”高靈敏度傳感器（精度±1Rh）；采集數據、綜合處理，以保證恒溫恒濕系統的控制精度，滿足室內環境的溫濕度要求。

　　實驗室氣流組織設計：

　　氣流從空調送出后，沿送風道進入實驗室頂棚垂直向上散射，通過比例調節方法調節風量的大小，去除風的波峰，波谷。氣流均勻通過微孔天花板滲入室內。氣流垂直通過實驗室空間，通過架空地板上可調回風閥進入架空地板下面，返回到恒溫空調機；被重新吸入空調系統進入下一循環。

　　新風系統

　　采用雙向恒溫新風系統,機組配置自然能量裝置,使送入新風與排出的污風進行冷、熱交換，所以無論外界環境溫度如何變化，均能保證送入室內的新風與室內所要求的溫度一致，新風的溫度對室內溫度無影響。新風送風管道與空調送風管道相連接，新風機回風管道與空調回風管道相連接。

　　五、產品標準和技術要求

　　VOLAB恒溫恒濕空調參照國外CE89/392標準，符合GB/T-2003國家質量標準。

　　六、恒溫恒濕實驗室保溫設計

　　設備標況工作參數

　　VOLAB恒溫恒濕空調可以在室外最高溫度：45℃，最低溫度：-30℃，最高相對濕度：90%，最低相對濕度：20%的條件下正常工作。

　　七、裝修

　　（一）設計簡要說明

　　1、單獨設置空調機房、緩沖間；

　　2、實驗室、空調機房窗戶做成雙層，留一扇窗戶可以打開，以便以后通風換氣；

　　3、實驗室、空調機房、緩沖間頂棚采用鋁合金微孔天花扣板，微孔直徑為2mm；實驗室內的微孔板根據室內氣流分布情況，透風板與不透風板交錯排列；機房與緩沖間的微孔板均為不透風板；

　　4、空調機房、緩沖間與實驗室做鐵皮送風道固定于頂棚與天花板之間，將空調出風從空調機房通過送風道引入實驗室，

　　5、空調機房?jī)?nèi)接入上下水管道并設閥門(上水管4”，下水管6”)；設置配電箱、接入3相電源；配電箱內安裝空氣開關，閘下引出5米長電纜；

　　6、房間入口利用原有房門，并對房門進行密封處理；墻上留出連接室外機組用的孔，直徑100mm；留好安裝室外機的平臺。

　　(二)實驗室裝修保溫?cái)⑹?/p>

　　1地板方面：

　　1）實驗室、機組間、緩沖間采用淺灰色防靜電地板，板下是回風空間和線纜；每4塊靜電地板，安裝一組鋁合金雙向調節的回風柵，長度同靜電地板一樣，寬度是靜電地板的1/3；靜電地板下的頂桿，要有橫向方型鋼管加強筋；靜電地板表面的高度是20-30公分；具有便于布線的合理空間；

　　2）地面處理：如果實驗室在二樓以上，可以不做處理；如果在低層，要進行保溫處理

　　2墻壁和頂層

　　3）實驗室、機組間靠外墻內貼80mm聚胺脂發泡板；再錯層貼20mm聚胺脂發泡板；

　　頂層及內墻內置5公分聚胺脂發泡板；表面用奶油色保濕材料貼面，接縫處用淺色聚胺脂壓條；

　　頂層下的送風管道是泡沫錫箔材質的風管；風道下是長方型的奶油色鋁合金微孔板；

　　風道和微孔板用輕鋼龍骨承重；

　　頂燈采用鋁合金隔柵式，雙管各40瓦的日光燈（每—10m2一組）；

　　HVI間、平衡間頂層安裝2至4只獨立熱感應滅火罐（根據房屋的面積配置只數，在當?shù)叵啦块T(mén)指定單位采購）；

　　4）恒溫恒濕實驗區墻壁，首先進行防水處理，防水層接近頂棚處，折過500mm，在防水層進行表面粗處理，外貼80mm聚胺脂發泡板，再錯層貼20mm聚胺脂發泡板，再100mm聚胺脂發泡板，立40mm輕鋼龍骨，下面與地面固定，上面與頂棚固定（禁止固定在聚胺脂發泡板上），在輕鋼龍骨上固定10mm高密度板，高密度板外貼鋁塑板，在輕鋼龍骨上布置插座走線電纜。（此過程也可以用60mm保溫厚度彩鋼板裝飾保溫）。

　　5）實驗室墻面用銀灰色鋁塑板貼面，吊頂用銀灰色微孔板及輕鋼龍骨，并安裝1.2×0.6m特種專用進口燈具。（特種燈具有建設方提供），墻壁和頂層不作保溫處理。頂層中間安裝一排節能燈，用于正常照明，間隔1.2m；

　　6）實驗室的整面南墻安裝最度為0.4m的儲物柜，（上層和下層是帶柜門，中間是0.4×0.4m的方格無門儲物格，離門2m的寬度做一組對走道開的更衣柜，既兩面開的墻柜，顏色和材料與墻壁相同。感觀室的墻柜，安裝厚度為0.4m的儲物柜（上層和下層是帶柜門，中間是0.4×0.4m的方格無門儲物格，兩面開），顏色和材料與墻壁相同，中間留一扇木質雙開門。

　　3、門窗及其它：

　　1）窗戶在做墻面時要將鋁塑板封閉到塑鋼窗的窗框，緩沖間、空壓機間的窗戶增加一層可移動的，與墻面同樣保溫材料的窗扇，便于裝修結束后更換室內空氣；

　　2）保溫庫門；

　　3）鋁塑板貼面的更衣柜，上下到頂。安慶所在走道對面的緩沖間與機組間之間的南墻安裝一組2.5m寬的更衣柜，在機組間門外的墻面安裝一組2.5m寬的更衣柜；

　　4、動力及照明電

　　1）實驗室、機組間、緩沖間的動力電及墻壁的所有插座（離靜電地板0.3m，間隔1.5m處安裝二孔三孔多聯插座一只，要有接地線）地板下的防潮插座（HVI、平衡間4角各一只，都要有接地線），統一由機組間的動力配電柜控制（要有安全接地）；

　　2）實驗室、機組間照明開關均安裝在緩沖間，電源控制放在走道的低壓配電盒里；

　　3）其它房間的照明開關安裝在各自的房間門旁，墻壁的插座（離地0.3m，間隔1.5m安裝一只多聯插座，要有接地線）及微機室的靜電地板下的2只插座的電源，均由走道的低壓配電盒控制；

　　4）機組間要安裝分配電盒一組；

　　5）實驗室的動力電纜、墻壁電線、網絡線、電話線均走地板下回風空間，并用專用過線PC管或鍍鋅管擴線，接口及分線處用防潮接線盒；

　　6）動力及照明電由設計施工單位從配電房接入，各個配電箱、柜均安裝觸電保護。

　　5、電話及網絡線：

　　1）實驗室配有網絡接口。每間是4-6個網絡接口，另有二只通外墻的寬帶接口（8芯接口）；

　　2）實驗室的網絡接口均接入微機室的網絡接口上。以上的網絡連接線用100MRJ—45雙絞線；

　　3）實驗室安裝電話線接口（內線），所有電話的線路（內線）都匯集到微機室靠外墻壁處（內線電話交換機有建設方提供），均有各自的終端接口。

　　八、公司承諾

　　1、免費保修12個月，終身維修；

　　2、溫度控制范圍19℃—25℃、控制精度1℃以內；

　　相對濕度45％一80％、控制精度±2％以內；

　　可滿足ISO187-1990GB-89;ISO137-73;GB6529-86；

　　由國家級權威機構按ISO137-73國際標準的步驟驗收指標

　　3、免費為需方提供2~3人現場的技術培訓;

　　4、免費為客戶提供相關技術咨詢。備故障響應時間為24小時
